地聪桥梁监测系统

一、概述

桥梁变形可分为静态变形和动态变形。静态变形通常是指变形观测的结果只表示在某一期间内的变形值。动态变形是指在外力影响下而产生的变形，它是以外力为函数来表示的动态系统对于时间的变化，其观测结果是表示桥梁在某个时刻的瞬时变形。桥梁监测布防系统采用“基迈格森（GmagSen）”探测技术，针对桥梁墩台变形（包括：垂直位移、水平位移监测）、桥面挠度、桥面水平位移进行实时监测。

二、功能

缝隙变化

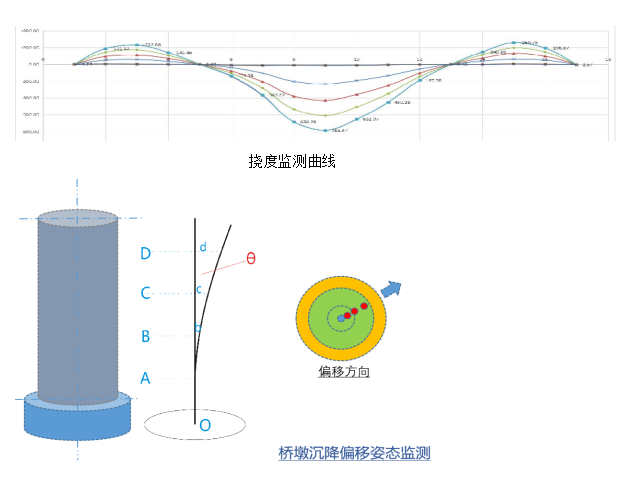

桥面挠度

桥面倾斜

桥墩偏移

基础沉降

桥体震动频率

环境温度

隧道形态

边坡稳定性

边坡深部位移监测

水位

雨量

三、 组成

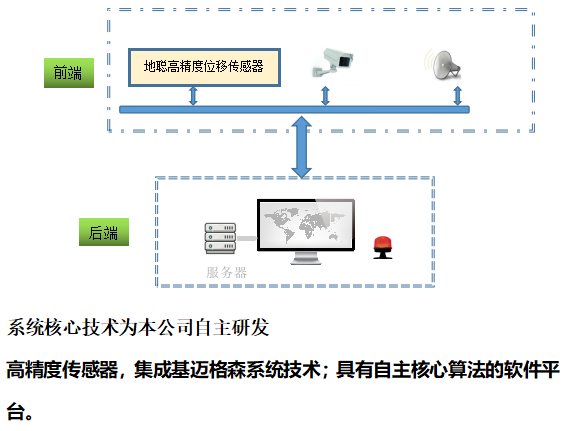

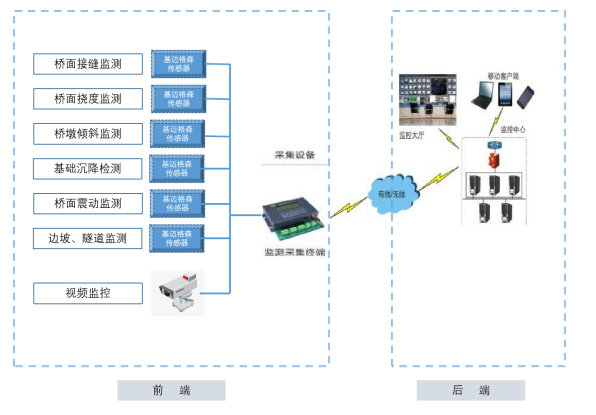

见下图

 优势

l 高精度

l 实时自动监测

l 抗干扰，风、沙、雨、雪、高低温

l 自动报警

l 预警可设置

l 数据远传

l 系统兼容性强

l 稳定可靠

l 无辐射，功耗低，免人工

监测精度：位移精度1mm ；角度精度1°

 安装示意图（仅供参考）

地聪隧道监测系统

一、 概述

        隧道开挖后，由于初始地应力场的应力释放，其结果必然引起围岩发生各种形态的变形，如拱顶下沉、两侧围岩挤入、底部鼓起以及掌子面挤出等，造成围岩的松弛，而当围岩的变形或松弛超过一定范围时，就会造成崩塌或不稳定。隧道监测布防系统采用“基迈格森（GmagSen）”探测技术，可针对隧道的结构变形、倾斜、位移、隆起或沉降进行实时监控。



二、 功能

2.1 拱顶形变监测

      实时监测拱顶变化，拱顶开裂、下沉、突起、突发冒顶，均可以实时捕捉到。
2.2裂缝监控
     裂缝的增大、缩小或错位均能实时监测到
2.3温度监测
     探测监测点周围环境温度，精度1℃
2.4 突变报警
     当监点测数值突然发生大幅度的变化，超出预先设置的报警值时，系统可即刻发生报警。
2.5 洞周收敛、地表下沉、围岩内部位移
      传感器布设于不同位置，可以实现对洞周收敛、地表下沉、围岩内部位移的全面实时监测。

三、 优势

l 精度高

l 实时监测

l 自定义基点
不受基点变化影响，从根本上消除了传统激光法基点发生变化引起的测量误差。
不受隧道弯曲影响。

l 连续高密度监测

l 抗干扰

l 工作稳定，免维护，使用寿命长。

四、 安装示意图（仅供参考）

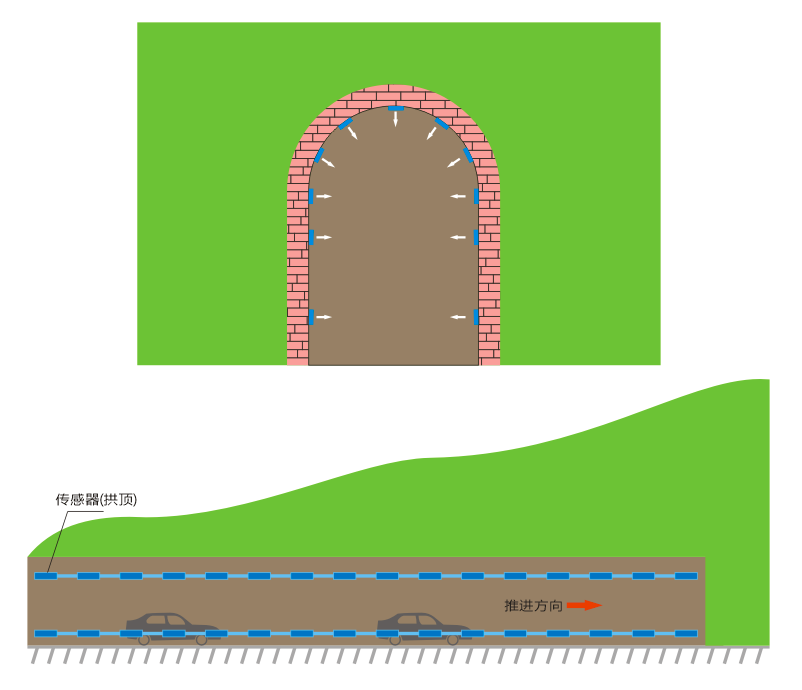

    沿隧道轴线固定于拱顶或拱底等需要监测的部位，在不稳定部位可以高密度布设，下图为安装剖面示意图。
