· 本系统采用我公司独立研发的微磁高精度传感器，能够实现对边（滑）坡深部位移和水平位移，大坝水平位移及沉降，隧道收敛和沉降，尾矿坝路基沉降变形，以及结构变形等进行高精度全自动监测，无需人工干预，全天候工作。能够彻底摆脱人工监测带来的测量误差，不但能大幅提高监测质量和监测的时效性，还能节省大量人工。本系统由高精度传感器、数据采集单元、传输单元、数据分析平台等四大部分组成。其中，传感器和平台软件为本公司自行研制生产，具有完全自主知识产权。

创新点: 采用大地微磁被动感知技术对监测点位移、倾角、振动等进行实时监测。

基本原理: 本设备基于高灵敏度微磁传感器，来监测不同位置点的微弱地磁的改变，再通过融合高斯地球磁场模型、空间矢量计算等方法对设备的空间姿态进行解析，从而精准测出位移、倾角、方向的变化值。

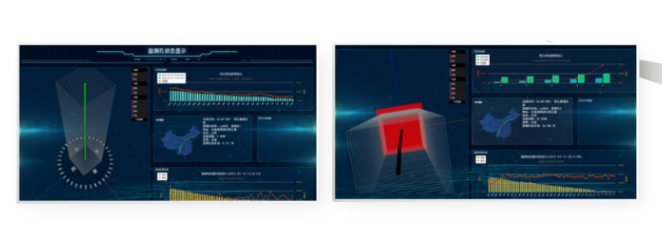

自主开发监控平台软件，获软件著作权

真三维实时显示监测孔空间姿态，

显示内容: 位移、角度、方向、温度、水位等。

预警设置: 设置预警阀值，声光报警。

接口丰富: 可以连接其他传感器并同步显示，如: 雨量、GNSS、视频等。

该系统为“五位一体”滑坡

泥石流实时监测预警系统。

采用四种传感器，在不同维

度对危险路段进行全方位监

测，设置“三重预警防线（

黄、橙、红）”有效提升行

车安全性。

深部位移监测传感器: 实时监测滑坡体内部蠕变发生。

GNSS: 坡体表面位移监测

阻拦网传感器: 安装在阻拦网上，监测滚石和泥石流下滑。

雨量与土壤饱和度监测: 实时监测雨量及土壤水饱和度。

摄像头: 现场实时图像，平台自动指挥摄像机拍摄事发地。

数据采集传输中心: 数据采集、远传、供电。

DPC: 数据接收及处理中心，处理上传的数据并发出报警信息给调度系统，再传给列车。

大屏幕显示器: 显示监测位置的实时状态

具体布设位置依据勘测及设计部门确定。

其中，表面位移的监测除了采用GNSS外，还可以把位移传感器横置于滑坡体表面。

阻拦网安装本公司研发的“地效探”传感器，直接挂于网上即可。
